歐洲引進(jìn)瓷釉技術(shù)

3號系列釉（HTLP-3）

LANPART公司配方改良升級零配件瓷釉，此瓷釉是由匈牙利蘭帕特公司的Univer-S99系列經(jīng)多次改良而成，適合于攪拌、溫度計、折流板、搪玻璃管道等搪玻璃零配件產(chǎn)品，使用國內原料制作。具有非常優(yōu)異的理化性能，具有極強的耐酸性和耐堿性，特別適用于酸堿交替目前廣泛應用在高腐蝕介質(zhì)及工況條件苛刻的行業(yè)中。

其中配方中碳酸鋰含量高于4%，氧化鈷含量高于2%、同時(shí)添加多種耐堿性氧化物。各項指標為：

⑴. 耐酸性：  ＜0.4 g/（m2.d）

⑵. 耐堿性：  ＜1.9 g/（m2.d）

⑶. 耐冷熱溫度急變： ＞220℃

⑷. 耐機械沖擊性：   ＞260×10-3 J

⑸. 耐沸騰水336h腐蝕性能：≤0.05 g/（㎡.d）

4號系列釉（HTLP-4）

LANPART公司配方改良升級瓷釉，此瓷釉是由匈牙利蘭帕特公司的Univer-S99系列經(jīng)多次改良而成，適合國內鋼材制造的搪玻璃設備主體涂搪，此系列包括多種瓷釉并含白色瓷釉，瓷釉采用國內原料制作。具有非常優(yōu)異的理化性能，具有極強的耐酸性和耐堿性，特別適用于酸堿交替目前廣泛應用在高腐蝕介質(zhì)及工況條件苛刻的行業(yè)中。

其中配方中碳酸鋰含量高于3%，氧化鈷含量高于2%、同時(shí)添加多種耐堿性氧化物。各項指標為：

⑴. 耐酸性：  ＜0.2 g/（m2.d）

⑵. 耐堿性：  ＜1.7 g/（m2.d）

⑶. 耐冷熱溫度急變： ＞220℃

⑷. 耐機械沖擊性：   ＞270×10-3J

⑸. 耐沸騰水336h腐蝕性能：≤0.04 g/（㎡.d）

5號系列釉（HTLP-5）

LAMPART公司直接進(jìn)口瓷釉，匈牙利LAMPART公司的Univer-S99搪玻璃釉涂搪在鋼制容器上，具有耐壓與耐腐蝕性于一體的獨特性能，能有效地抵御化工生產(chǎn)過(guò)程中發(fā)生的化學(xué)變化和物理變化。涂搪了Univer-S99搪玻璃釉的設備，可廣泛應用于液體和氣體的蒸發(fā)、結晶、氮化、水解、萃取、鹵化、氧化、還原、胺解、烴化等操作和生產(chǎn)工藝過(guò)程，各項指標為：

⑴. 耐酸性：  ＜0.2 g/（m2.d）

⑵. 耐堿性：  ＜1.5  g/（m2.d）

⑶. 耐冷熱溫度急變： ＞220℃

⑷. 耐機械沖擊性：   ＞270×10-3J

⑸. 耐沸騰水336h腐蝕性能：≤0.02 g/（㎡.d）

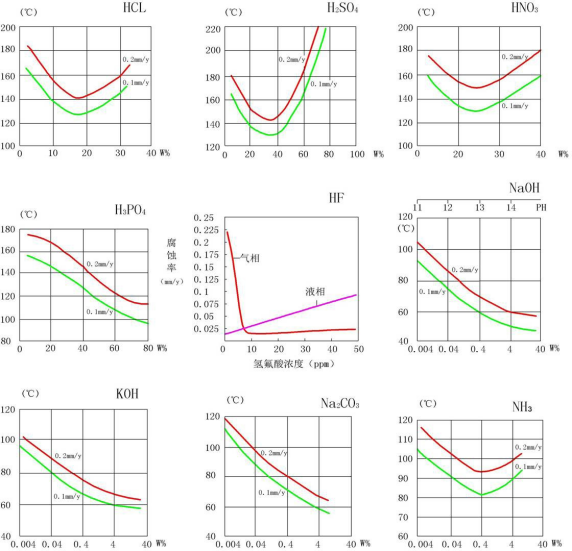

耐腐蝕圖譜

搪玻璃層在不同溫度、不同介質(zhì)、不同濃度下的耐腐蝕性用圖譜可以直觀(guān)顯示。

搪玻璃層的腐蝕速率隨溫度的增加值成指數增長(cháng)，在腐蝕性比較強的工況下，要做好瓷釉的選擇以及工藝溫度的控制。

1.右圖曲線(xiàn)為等腐蝕速率曲線(xiàn)，在此曲線(xiàn)上，無(wú)論溫度、介質(zhì)、濃度如何變化，其腐蝕速率相同。

2.腐蝕速率￡0.1毫米/年，代表在此工況下具有良好的耐腐蝕性能，可以放心使用，見(jiàn)右圖綠線(xiàn)。

3.腐蝕速率介于0.1~0.2毫米/年間，代表在此工況下有一定的耐腐蝕性，應慎重選擇使用。

4.腐蝕速率30.2毫米/年，見(jiàn)右圖紅線(xiàn)，代表耐腐蝕效果差，不推薦使用。

腐蝕性介質(zhì)接觸搪玻璃襯里后，形成一層硅氧保護膜，此膜阻止了介質(zhì)對罐體的腐蝕。強堿性腐蝕性介質(zhì)接觸搪玻璃襯里后， 表面不能形成硅氧保護膜，堿液會(huì )不斷向搪玻璃層內部侵蝕，溫度越高，濃度越大，其腐蝕性越強。

搪玻璃雖然具有廣泛的耐腐蝕性能，但在以下情況下，仍不宜選用，使用前需咨詢(xún)生產(chǎn)廠(chǎng)家。

1. 含氫氟酸或含有氟離子的介質(zhì)。

2. 濃度大于30%，溫度高于180℃的磷酸介質(zhì)。

3. PH值大于12，且溫度高于80℃的堿性介質(zhì)。

4. 酸堿交替反應過(guò)程。
